Інженерна компанія «Smart Techno» пропонує ряд технічних рішень для оснащення випробувальних, авіаційних, ракетних центрів засобами вимірювання погодних характеристик на висотах від 0 м до 9 000 м для стаціонарних систем та до 27 000 м для зондових. Це стосується наземних приладів та приладів для дистанційного зондування.

Наземні прилади

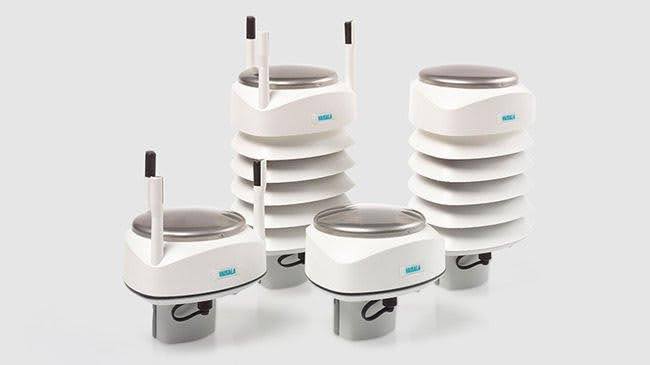

Серія метеопередавачів Vaisala WXT530 – це унікальна колекція економічно ефективних датчиків, які точно та надійно вимірюють погодні умови. Вони можуть фіксувати будь-яку комбінацію показників вітру, дощу, температури та барометричного тиску в компактному та доступному корпусі. Моделі WXT530 використовують твердотільні технології, які мінімізують експлуатаційні витрати та витрати на обслуговування. Цифрові та аналогові інтерфейси забезпечують легку та гнучку інтеграцію, а до вибраних моделей WXT530 можна підключати датчики сторонніх виробників для створення власного центру погодних параметрів.

WXT532 – ультразвуковий датчик швидкості та напрямку вітру.

WXT530 – WXT536 – це серія метеорологічних датчиків, які вимірюють 6 найважливіших параметрів погоди: тиск повітря, температуру, вологість, кількість опадів, швидкість та напрямок вітру.

Щогла DKP206 і DKP210 для кріплення датчиків WXT536

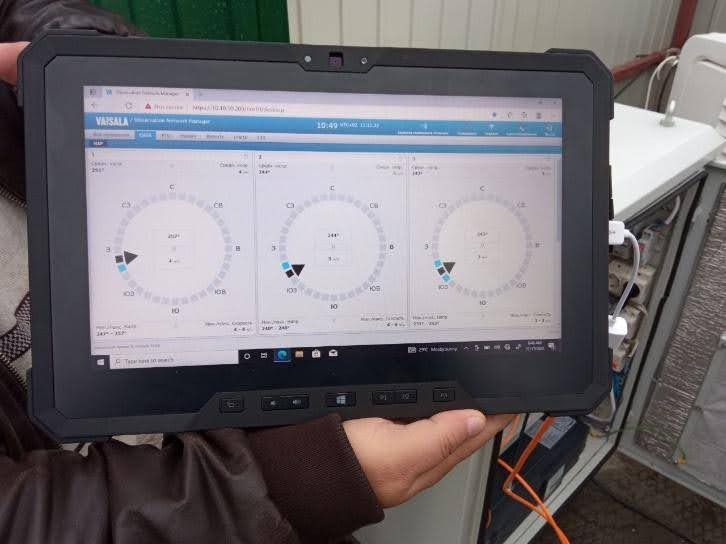

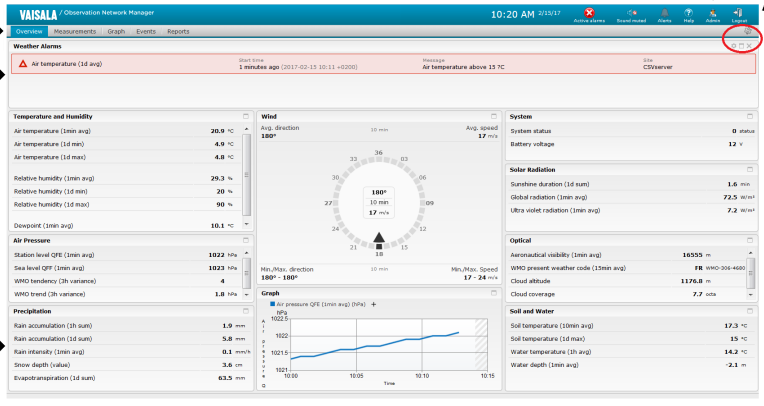

Дозволяє віддалено моніторити та керувати мережами датчиків спостереження WXT536 за погодою на одній централізованій та безпечній платформі.

Легкий доступ до всієї важливої ​​інформації про стан пристроїв та події допомагає швидко виявляти та вирішувати проблеми, забезпечуючи безперервні високоякісні спостереження та коротші виїзди на об'єкти з правильними діями. Від впровадження до довгострокового обслуговування, рішення для управління мережею, оптимізоване для потреб метео служби, підвищує операційну ефективність та зменшує витрати на керування та обслуговування всіх ваших спостережних об'єктів протягом усього терміну служби.

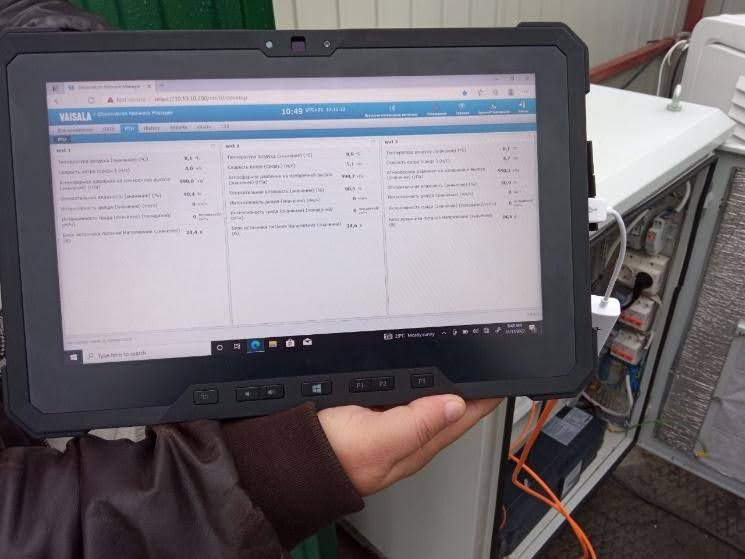

Формування бюлетеня “МЕТЕО СЕРЕДНІЙ” з .csv файла, що генерується програмним забезпеченням Vaisala NM10

Дані, що формує оператор за допомогою програмного комплексу NM10 зберігаються в форматі *.csv і містять:

• Позначка часу;
• Атмосферний тиск на виміряній висоті (значення) (гПа);
• Напрямок вітру (істинна північ) (середн.) (°);
• Швидкість вітру (середн.) (м/с);
• Температура повітря (значення) (°C).

Оператор складає звіт за період - 30 хвилин, частота оновлення даних з датчиків становить 15 секунд, тому на основі даних вимірів потрібно розрахувати середнє значення, з якого і має бути сформований бюлетень «Метеосередній».

Атмосферний тиск, що надходить за датчиків, вимірюється в гПа (Гекто-паскаль) – його необхідно конвертувати в мм рт. ст. (міліметр ртутного стовпа). 1 гПа = 0,750062 мм рт. ст.

Метеорологічні умови визначаються по бюлетеню «Метеосередній» для командирів артилерійських груп, який представлений у вигляді числової телефонограми, наприклад:

• Для метео станції №1 - 1(wxt 536 1): 1101 – 05074 – 0081 – 05114 – 0000 – 141908
• Для метео станції №2 - 2(wxt 536 2): 1102 – 661909 – 0804 – 642210 – 0000 – 622410
• Для метео станції №3 - 3(wxt 536 3): 1103 – 602511 – 2002 – 602511 – 0000 – 602511

Значення цифр визначається їх місцем в кожній групі і місцем групи:

• 1103 перша група цифр (4 цифри) – складається з умовного визначення бюлетеня «Метеосередній» (Метео 11) та умовного номеру метеорологічного датчика (03). В нашому випадку це сталі величини (1101, 1102, 1103).
• 05074 друга група (5 цифр) – містить дату, місяць (05), години (07), хвилин (4 = 40 хв.)
• 0081 третя група (4 цифри) – містить інформацію про висоту датчика над рівнем моря. В нашому випадку це стала величина 0081 = 81 м.
• 05114 четверта група цифр (5 цифр) - відхилення наземного тиску атмосфери на рівні метеостанції (051), відхилення наземної віртуальної температури повітря (14).
• Тиск розраховується наступним чином : 051 – відхилення наземного тиску атмосфери на рівні станції від табличного (-1 мм рт. ст.). Цифра 5 – умовне позначення знаку «-». Табличне значення наземного тиску = 750 мм рт. ст.
  Отже якщо в звіті ми отримуємо 998.8 гПа, то спочатку потрібно перевести дану величину в мм рт. ст. = 749, потім необхідно зрівняти з табличним результатом 750 і ми отримуємо -1, знак «-» = 5, а отже відхилення наземного тиску буде = 51, а так як значення тиску складається з 3 цифр, а ми маємо 2, то попереду необхідно поставити 0. Так ми отримуємо значення 051.
• Температура розраховується наступним чином : 14 – відхилення наземної віртуальної температури від табличної (табличне значення +15), тобто якщо в звіті ми отримуємо температуру 29 градусів ми маємо зрівняти її з табличним значенням і ми отримаємо 14.
  Якщо відхилення температури має знак «-», наприклад -14 то вона позначається (64), в якому перша цифра збільшується на 5, тому що 5 – умовне позначення знаку «-»
  Декілька прикладів:
  якщо температура 16℃ то відхилення буде (16-15) = 01
  якщо температура 15℃ то відхилення буде (15-15) = 00
  якщо температура 14℃ то відхилення буде (14-15) = 51 (бо - = 5)
  якщо температура -16℃ то відхилення буде (-16-15) = 81 (бо - = 5)
• 0000 п’ята група цифр (4 цифри) в нашому випадку не використовується, тому завжди нулі.
• 141908 шоста група цифр (6 цифр) – середнє відхилення температури повітря від поверхні землі до стандартної висоти вказаної в 5-й групі (14)
  Тут ми використовуємо значення що отримали в четвертій групі. Дирекційний кут напрямку середнього вітру (звідки дує) для цієї висоти (19 = 19-00), швидкість середнього вітру в прошарку від поверхні землі до стандартної висоти (08 = 8 м/с.)

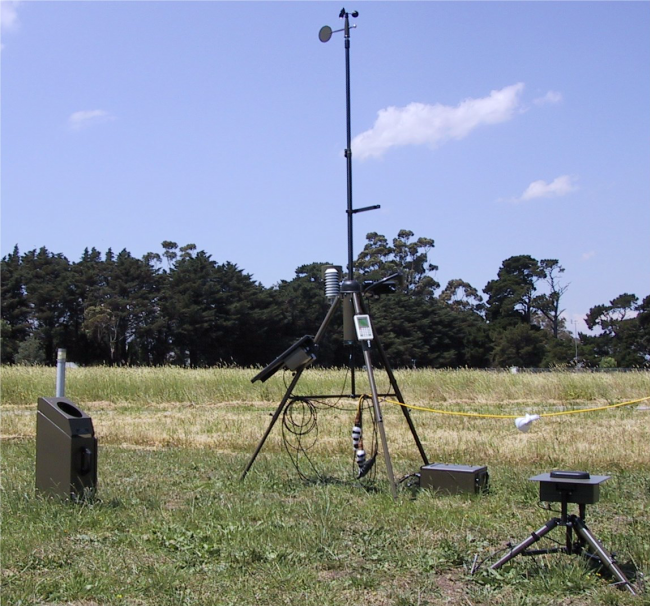

MAWS201M – мобільна автономна метео станція для аеродромів, артилерії та військової експлуатації

Vaisala TacMet MAWS201M – це портативна метеостанція, яка пропонує високу продуктивність у компактному корпусі. MAWS201M призначена для використання в різних середовищах та за будь-якої погоди.

MAWS201M вимірює, обробляє та звітує про дані швидкості та напрямку вітру, температури повітря, відносної вологості (точки роси), тиску та опадів. Система живиться або від мережі змінного струму, або від інтегрованої сонячної панелі. Доступні резервні акумулятори, що забезпечують мінімум 7 днів роботи без підзарядки.

Повноцінна авіаційна підтримка з вдосконаленими системами
MAWS201M легко розширюється, забезпечуючи необхідну підтримку для авіації. Додатковий набір оптичних датчиків розширює базову систему датчиками висоти та покриття хмар, видимості та поточного стану погоди. Крім того, можна додати до системи віддалений пункт вимірювання вітру та цифрові дисплеї. Також доступна опція датчика дощу, що замерзає.

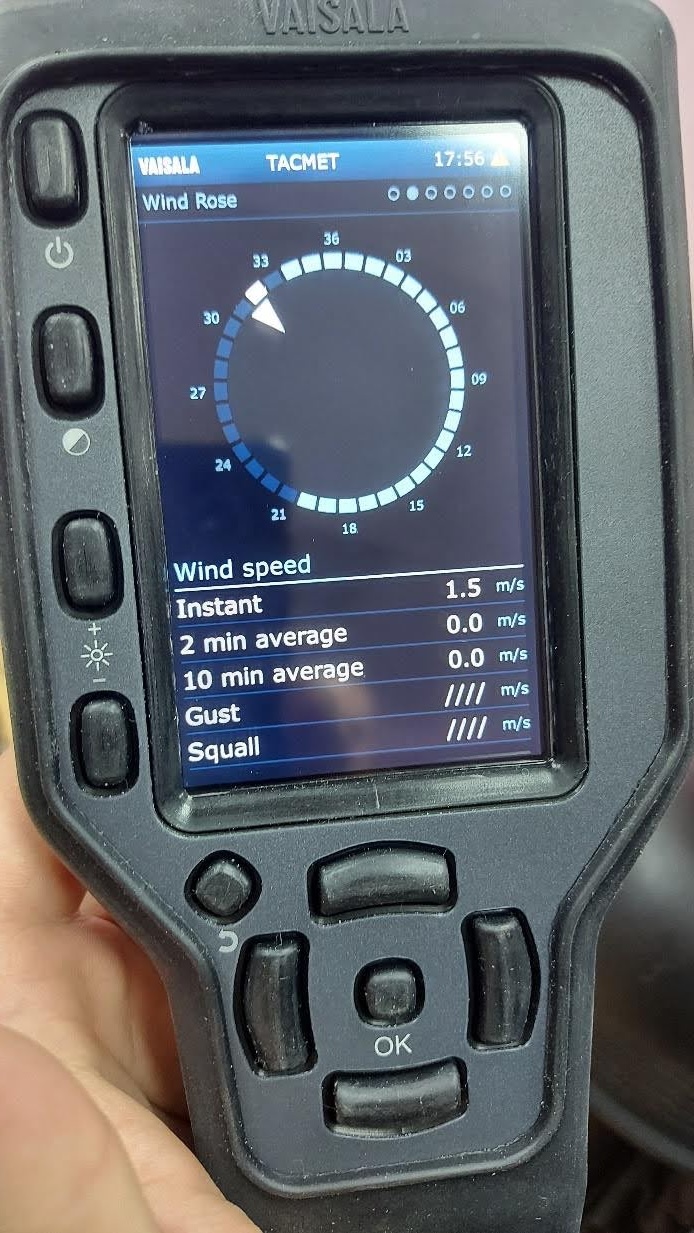

MAWS201M включає портативний дисплей для налаштування параметрів станції та для перегляду виміряних та розрахованих параметрів і системних тривог.

Максимальна портативність та зручність використання
Механічні частини системи легкі, але міцні, а всі кабелі оснащені швидкознімними кольоровими роз'ємами. Футляри для перенесення легкі, проте вони забезпечують чудову амортизацію під час транспортування.

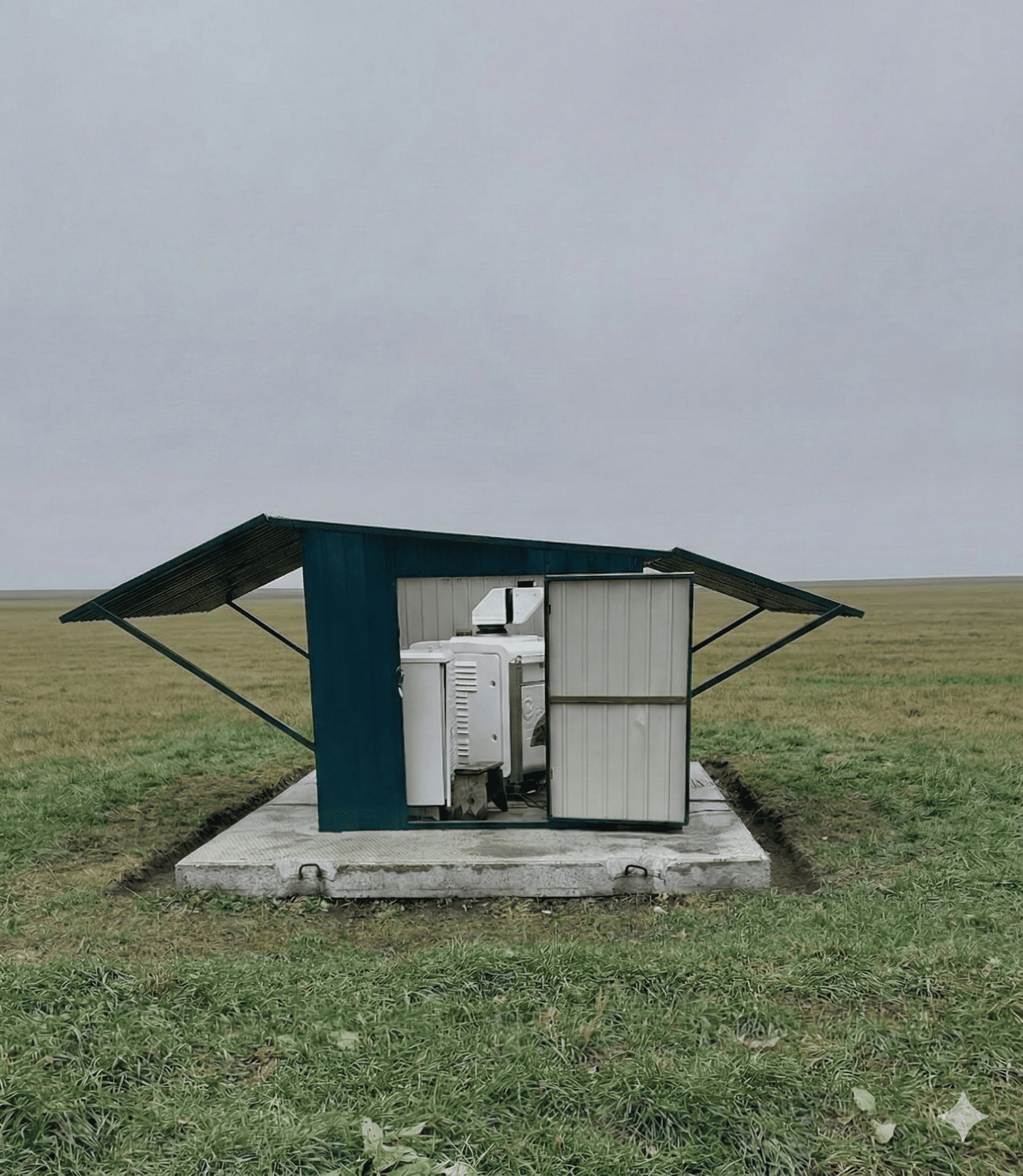

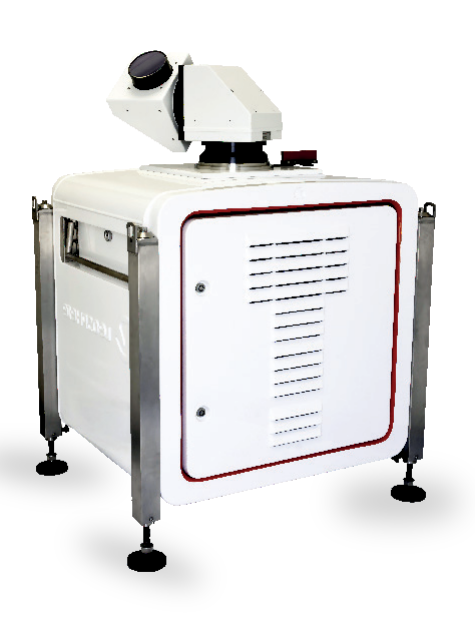

WINDCUBE 100S/200S/400S – оптичний локатор для вимірювання напрямків та швидкостей вітру на висотах до 9000 м

Скануючий WINDCUBE – це активний оптичний локатор, що базується на техніці виявлення та визначення дальності розсіювання світла на молекулах кисню О2. Принцип гетеродинного лідара базується на вимірюванні доплерівського зсуву лазерного випромінювання, розсіяного назад частинками в повітрі (пил, краплі води, аерозолі…).

Лазерний імпульс надсилається в атмосферу. Зворотно розсіяне світло збирається, перетворюється на електронний сигнал і надсилається на комп'ютер. Спеціальний алгоритм обробки сигналу використовується для визначення доплерівського зсуву сигналу зворотного розсіювання, а також швидкості радіального вітру вздовж лінії зору. Час, необхідний світловому імпульсу для досягнення цілі та повернення до лідара, таким чином використовується для визначення відстані до цілі.
